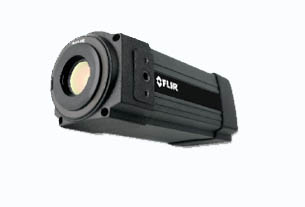

FLIR A300 / A310
因具体的热像仪而异
| FLIR A300 | FLIR A310 | |
| 测量分析 | ||
| 点测温 | 不适用 | 10 |
| 区域测温 | 不适用 | 10个输入框，包括最大值/最小值/平均值/位置 |
| 等温线 | 1条，包含等温线以上/以下/间隔 | 1条，包含等温线以上/以下/间隔 |
| 测量选项 | 测量屏蔽过滤器 调用响应： 文件发送(ftp)，电子邮件(SMTP) | 测量屏蔽过滤器 调用响应： 文件发送(ftp)，电子邮件(SMTP) |
| 温差 | 各温度测量值与参考温度之间的温度差 | 各温度测量值与参考温度之间的温度差 |
| 参考温度 | 手动设置，或者根据测量获得 | 手动设置，或者根据测量获得 |
| 大气传递校正 | 自动，基于距离、大气温度及相对湿度的输入值 | 自动，基于距离、大气温度及相对湿度的输入值 |
| 光学器件传输校正 | 自动，基于内部传感器发出的信号 | 自动，基于内部传感器发出的信号 |
| 发射率校正 | 0.01到1.0不等 | 0.01到1.0不等 |
| 反射表观温度校正 | 自动，基于反射温度输入值 | 自动，基于反射温度输入值 |
| 外部光学器件/视窗校正 | 自动，基于光学器件/视窗的传输及温度输入值 | 自动，基于光学器件/视窗的传输及温度输入值 |
| 测量校正 | 总体及单个目标参数 | 总体及单个目标参数 |
| 报警 | ||
| 内置报警功能 | 任意选定测量功能、数字输入、热像仪温度及定时器均具有6个自动报警功能 | 任意选定测量功能、数字输入、热像仪温度及定时器均具有6个自动报警功能 |
| 报警输出 | 数字输出、日志、保存图像、通知 | 数字输出、日志、保存图像、文件发送(ftp)、电子邮件(SMTP)、通知 |
| 以太网 | ||
| 以太网 | 控制和图像 | 控制测量结果和图像 |
| 以太网，协议 | TCP、UDP、SNTP、RTSP、RTP、HTTP、ICMP、IGMP、ftp、SMTP、SMB (CIFS)、DHCP、MDNS (Bonjour)、uPnP | 以太网/IP、Modbus TCP、TCP、UDP、SNTP、RTSP、RTP、HTTP、ICMP、IGMP、ftp、SMTP、SMB (CIFS)、DHCP、MDNS (Bonjour)、uPnP |
| 以太网，图像流 | 3 Hz，16位，320 x 240像素 -全辐射 | 7-8 Hz，16位，320 x 240像素 -全辐射 |
| FLIR A300 / A310——标准 | FLIR A300 f / A310 f——保护型封装 | FLIR A310 pt – 俯仰云台 | |
| 环境参数 | |||
| 工作温度范围 | –15°C ~ +50°C | –25°C ~ +50°C | –25°C ~ +50°C |
| 封装 | IP 40 (IEC 60529) | IP 66 (IEC 60529) | IP 66 (IEC 60529) |
| 抗冲击性 | 25 g (IEC 60068-2-29) | 5 g, 11 ms (IEC 60068-2-27) | 5 g, 11 ms, (IEC 60068-2-27) |
| 物理参数 | |||
| 重量 | 0.7 kg | 5 kg | 17.9 kg |
| 热像仪尺寸（长x宽x高） | 170 × 70 × 70 mm | 460 × 140 × 159 mm | 460 x 467 x 326 mm |
| 三脚架安装 | UNC ¼”-20（三面） | 不适用 | 不适用 |
| 基座安装 | 2个M4螺纹安装孔（三面） | TBA | TBA |
| 系统特征 | |||
| 自动加热器 | 不适用 | 清除视窗上的冰块 | 清除视窗上的冰块 |
| 方位/俯仰云台 | |||
| 方位角范围 | 不适用 | 不适用 | 方位角改变速度：360°连续；最大0.1～60°/秒 |
| 俯仰角范围 | 不适用 | 不适用 | 俯仰角(El)改变速度：+/- 45o，最大0.1～30°/秒 |
| 可编程预设值 | 不适用 | 不适用 | 128 |
| 基于以太网的视频流 | |||
| 基于以太网的视频流 | MPEG-4, ISO/IEC 14496-1 MPEG-4 ASP@L5 | MPEG-4, ISO/IEC 14496-1 MPEG-4 ASP@L5 | 每台热像仪各有两个独立信道，视频流格式为MPEG-4、H.264或M-JPEG |
| 电源系统 | |||
| 外部电源规格 | 12/24 VDC（10-30 VDC），最大功率最高24 W | 12/24 VDC（10-30 VDC），最大功率最高24 W | 24 VAC（21-30 VAC） 24 VDC（21-30 VDC） |
| 功耗 | 24 VAC： 215 VA（带加热器最大值） 24 VDC： 195 W（带加热器最大值） | ||
一般参数
| 成像性能及光学参数 | |
| 视场角(FOV)/最短焦距 | 25 × 18.8 / 0.4 m |
| 镜头识别 | 自动 |
| 热灵敏度/NETD | < 0.05°C （在+30°C / 50 mK时） |
| 调焦 | 自动或手动（内置电机） |
| F数 | 1.3 |
| 像频 | 30 Hz |
| 变焦 | 针对图像的1–8倍连续数字插值变焦 |
| 探测器参数 | |
| 红外分辨率 | 320 x 240像素 |
| 探测器像素间距 | 25 μm |
| 探测器时间常数 | 一般为12 ms |
| 焦平面阵列(FPA)/波长范围 | 非制冷微测辐射热计 / 7.5–13 μm |
| 测量 | |
| 对象温度范围 | –20 ~ +120°C 0 ~ +350°C |
| 准确性 | ±2°C或读数的±2% |
| 设置 | |
| 调色板 | 调色板（黑白色、黑白透明色、铁色、雨色） |
| 设置命令 | 日期/时间，温度°C |
| 图像存储 | |
| 图像存储类型 | 图像存储用内置存储器 |
| 文件格式 | 标准JPEG，包含16位测量数据 |
| 复合视频 | |
| 视频 | 支持PAL或NTSC的复合视频输出 |
| 视频，标准 | CVBS (ITU-R-BT.470 PAL/SMPTE 170M NTSC) |
| 数字输入/输出 | |
| 数字输入 | 2个光隔离输入口，10–30 VDC |
| 数字输出，用途 | 用于报警以及输出至外部设备（经程序设置） |
| 数字输出 | 2个光隔离输出口，10–30 VDC，最大100 mA |
| 数字 I/O，隔离电压 | 500 VRMS |
| 数字 I/O，供电电压 | 12/24 VDC，最大 200 mA |
| 数字 I/O，连接器类型 | 可插接的6极螺丝型接线端子 |
| 数字输入，用途 | 图像标签（开始/停止/一般），外部设备输入（经程序设置） |
| 以太网 | |
| 以太网，标准 | IEEE 802.3 |
| 以太网，接口类型 | RJ-45 |
| 以太网，类型 | 100 Mbps |
| 以太网，通信 | 基于TCP/IP Socket的FLIR专有技术 |
| 以太网，电源 | 以太网供电，PoE IEEE 802.3af 0级 |
| 环境参数 | |
| 存放温度范围 | –40°C ~ +70°C |
| 湿度（运行及存放） | IEC 60068-2-30/24 h 95%相对湿度 +25°C ~ +40°C |
| EMC | • EN 61000-6-2:2001（抗干扰） • EN 61000-6-3:2001（抗辐射） • FCC 47 CFR 15部分B级（抗辐射） |
| 抗振性 | 2 g (IEC 60068-2-6) |
| 物理参数 | |
| 封装材料 | 铝 |
| 交货范围 | |
| 硬质运输箱或纸板箱、带镜头的红外热像仪、程序CD-ROM、校验证书、以太网传输线、主电源线、电源线（分线）、电源、入门指南（印刷版）、注意事项（印刷版）、用户文件CD-ROM、保修延期卡或登记卡、6极螺丝型接线端子（安装到热像仪上） | |
