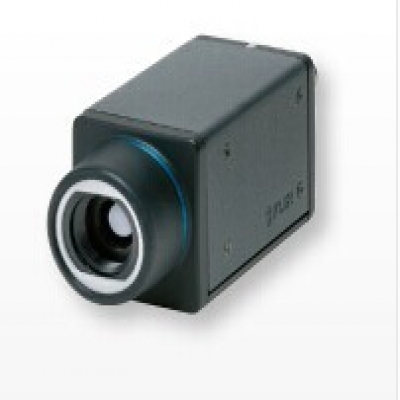

FLIR A35 sc/A15sc/A5sc

技术参数

	FLIR A35 sc	FLIR A15 sc	FLIR A5 sc
成像性能及光学参数
红外分辨率	320 x 256 pixels	160 x 128 pixels	80 x 64 pixels
FOV（视场角）/焦距	48°（H）x 39°（V）（搭配9 mm镜头）	48°（H）x 39°（V）（搭配9 mm镜头）	44° (H) x 36° (V) （搭配5 mm镜头）
空间分辨率（IFOV）	9 mm镜头为2.78 mrad	5.56 mrad for 9 mm lens	10.0 mrad for 5 mm lens

探测器参数
探测器像素间距	25μm	50μm	50μm

一般参数

成像性能及光学参数
热灵敏度/NETD	< 0.05°C @ +30°C （+86°F） / 50 mK
最短焦距	固定
F数	1.25
图像帧频	60 Hz

调焦	固定

探测器参数
焦平面阵列（FPA）/波长范围	非制冷VOX微测辐射热计 / 7.5-13 μm
探测器时间常数	一般为12 ms

测量
对象温度范围	–40°C ～ +160°C （–40 ～ 320°F） / –40°C ～ +550°C （–40 ～ +1022°F）
精度	± 5 °C或读数的 ±5%

以太网
以太网	控制和图像
以太网，类型	千兆位以太网
以太网，标准	IEEE 802.3
以太网，接口类型	RJ-45
以太网，通信	GigE Vision版本 1.2 支持客户端API GenICam
以太网，图像流	14位线性信号/ DDE，支持GigE Vision和GenICam
以太网，电源	以太网供电，PoE IEEE 802.3af 0级电源
以太网，协议	TCP、UDP、ICMP、IGMP、DHCP、GigEVision

数字输入/输出
数字输入，用途	通用
数字输入	1× 光隔离，“0” < 2, “1”=2–40 VDC
数字输出，用途	通用输出至外部设备（经程序设置）
数字输出	1 个光隔离输出口，2 – 40 V 直流，最大 185 mA
数字I/O，隔离电压	500 VRMS
数字I/O，供电电压	2 - 40 VDC，最大200 mA
数字I/O，连接器类型	12极M12连接器（与数字同步及外部电源共用）
同步输入，用途	同步输入帧，用以控制热像仪
同步输入	1个，非隔离
同步输入，类型	LVC 缓冲器（3.3V时），“0”<0.8>2.0 V.
同步输出，用途	同步输出帧，用以控制另一台Ax5热像仪
同步输出	1个，非隔离
同步输出，类型	LVC缓冲器（3.3V时），“0”=24 MA，“1”=-24 mA（最大）。
数字同步，连接器类型	12针M12连接器（与数字I/O及外部电源共用）

电源系统
外部电源规格	12/24 VDC，绝对功率最高 < 2.5 W
以太网电源，连接器类型	12针M12 连接器（与数字I/O及数字同步共用）
电压	允许范围为10–30 VDC

环境参数
工作温度范围	–15℃ ~ +50℃（+50F ~ +1220F）
存放温度范围	–40°C ~ +70°C（–40°F ~ +158°F）
湿度（工作及存放）	IEC 60068-2-30/24 h 95%相对湿度 +25°C ~ +40°C （+77°F ~ +104°F）
EMC	EN 61000-6-2（抗干扰） EN 61000-6-3（抗干扰） FCC 47 CFR 15部分A级（抗辐射）
封装	IP 40 （IEC 60529）
抗冲击性	25 g，IEC 60068-2-29
抗振性	2 g，IEC 60068-2-6

物理参数
重量	0.2 kg（0.44磅）
热像仪尺寸（长x宽x高）	106 × 40 × 43 mm（4.2 × 1.6 × 1.7英寸）
三脚架安装	选配有配件T198349，基座
基座安装	4个M3螺纹安装孔（底部）
封装材料	镁和铝

交货范围
包装内容	带镜头的红外热像仪、入门指南（印刷版）、注意事项、用户文件CD-ROM、登记卡、Tools+ （附刮奖卡）、硬质箱、鹅颈管（带支撑脚和两个电缆夹）、两根以太网电缆、底座、调焦工具、PoE交流适配器以及电源线。
